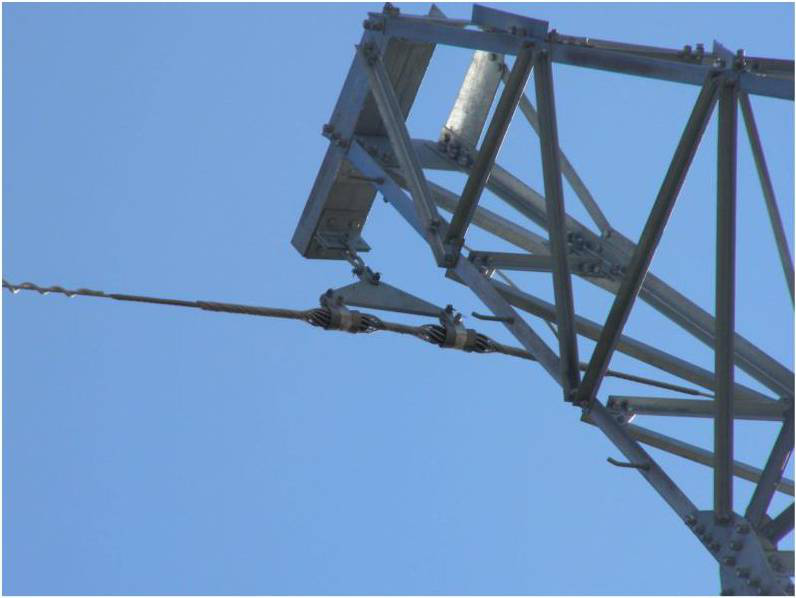

双悬垂线夹用途：ADSS预绞丝双悬垂线夹也称双支点悬垂线夹，它除了具有一般单悬垂线夹的所有能之外，主要用于跨越江河、峡谷等800米以上长距离架空ADSS光缆线路及转角30°～60°的杆塔上。特点：光缆由双支点支撑固定及保护，从而保证了长跨越、大转角环境下光缆的运行可靠。组成：预绞丝双悬垂线夹由内层丝、外层丝、橡胶插件、悬垂夹板、挂板、三角联板等组成。用户可根据设计要求配置选购其它的连接件。
|
产品名称： |
ADSS大档距双悬垂线夹 |
|
品 牌： |
聚源电力 |
|
型 号： |
ASCJ型 |
|
加工与否： |
是 |
|
内外丝尺寸： |
内丝：2200－2300mm，外丝：1900－2000mm |
|
适用档距： |
1000m以上 |
|
大光缆外径： |
16mm |
|
线夹握力： |
100KN |
|
耐拉强度： |
120KN |
|
适用范围： |
ADSS光缆 |
作用：将ADSS光缆悬挂在仰角≥25º的输电线路杆塔上。
组成：内绞丝、外绞丝、橡胶加块、U型环、铝套壳、三角联板、PS挂板、螺栓、螺母、闭口销等。
特点：1、具有单悬垂线夹的所有能。
2、用两套悬垂组件，提高了线夹的机械强度，增大曲率半径，保证了在大转角、高落差、大跨局的条件下光缆运行可靠。
使用条件：用于大跨局的江河、高落差的山谷等特殊地方，仰角为25º－60º的杆塔上。
强度：线夹破断强度为70KN、100KN。
